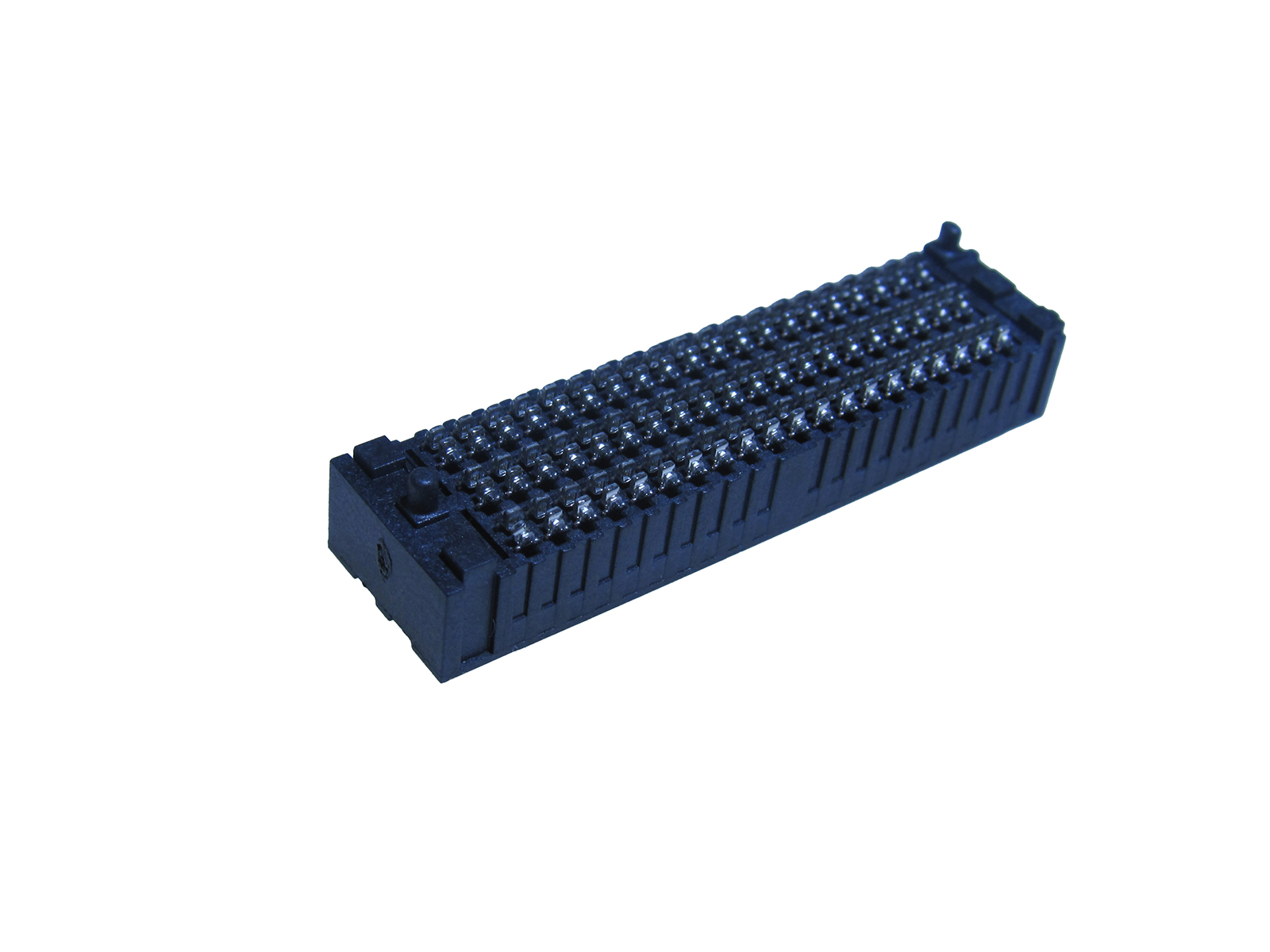

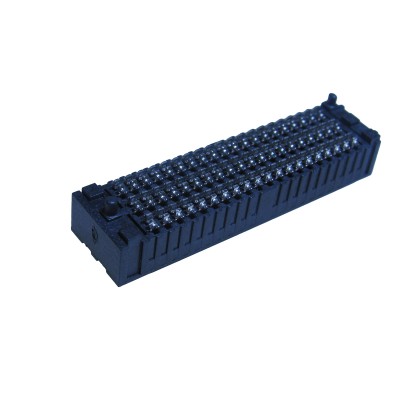

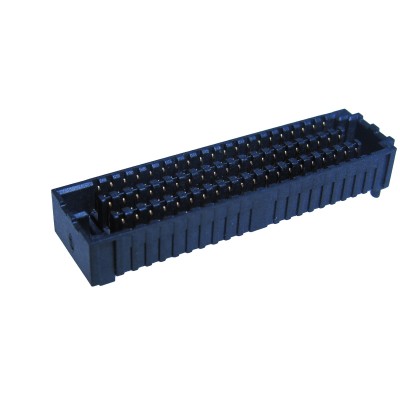

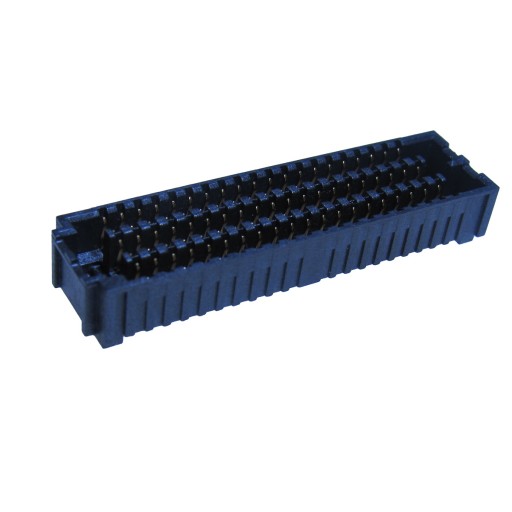

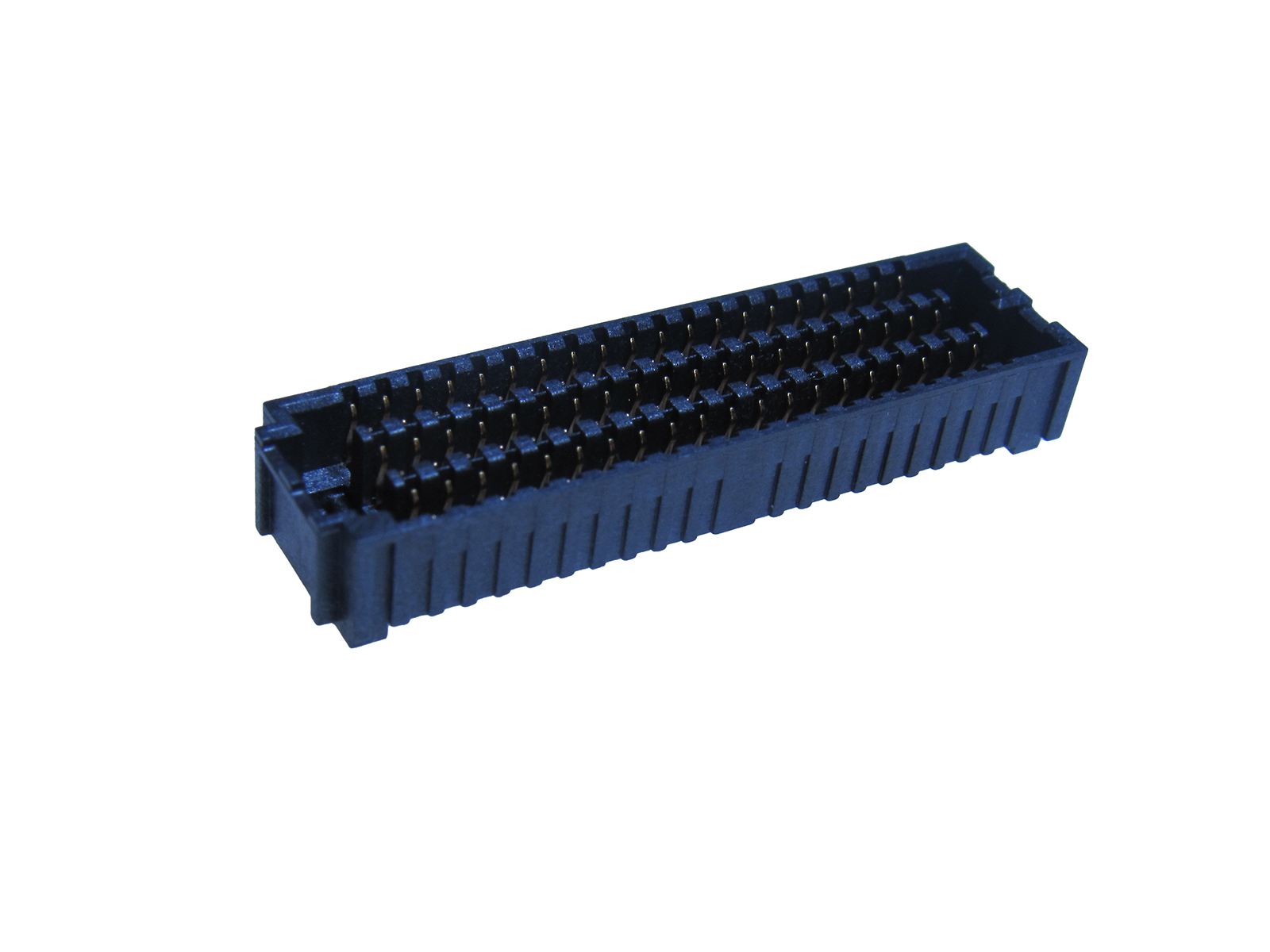

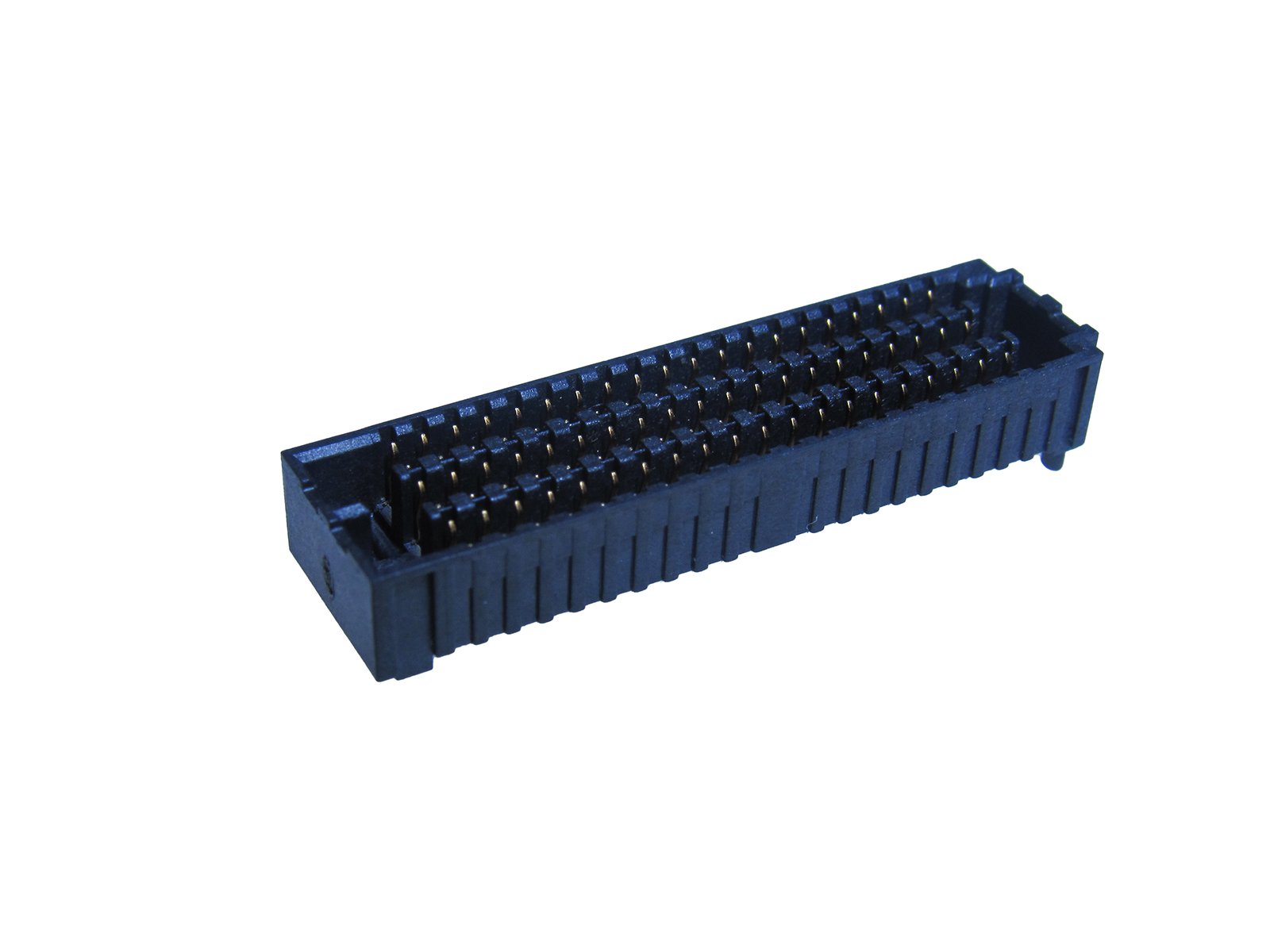

1.27mm Pitch High Speed BTB FEMALE
1.27mm Pitch High Speed BTB FEMALE
1.27mm Pitch High Speed BTB FEMALE
1.27mm Pitch High Speed BTB FEMALE
1.27mm Pitch High Speed BTB FEMALE' />
1.27mm Pitch High Speed BTB FEMALE' />
1.27mm Pitch High Speed BTB FEMALE' />
1.27mm Pitch High Speed BTB FEMALE' />

1.27mm Pitch High Speed BTB FEMALE

  • 料号：BTB0322-FXXX-XXXXX-1BR
  • 进口件料号：SEAF-XX-XX.X-XX-XX-X-A-XX-K-XR
特征、优势
· 56Gbps PAM4传输速率
· 7~18.5mm 堆叠高度
· 有4、5、6、8、10、12、14排
· 最大可拓展到500 PIN

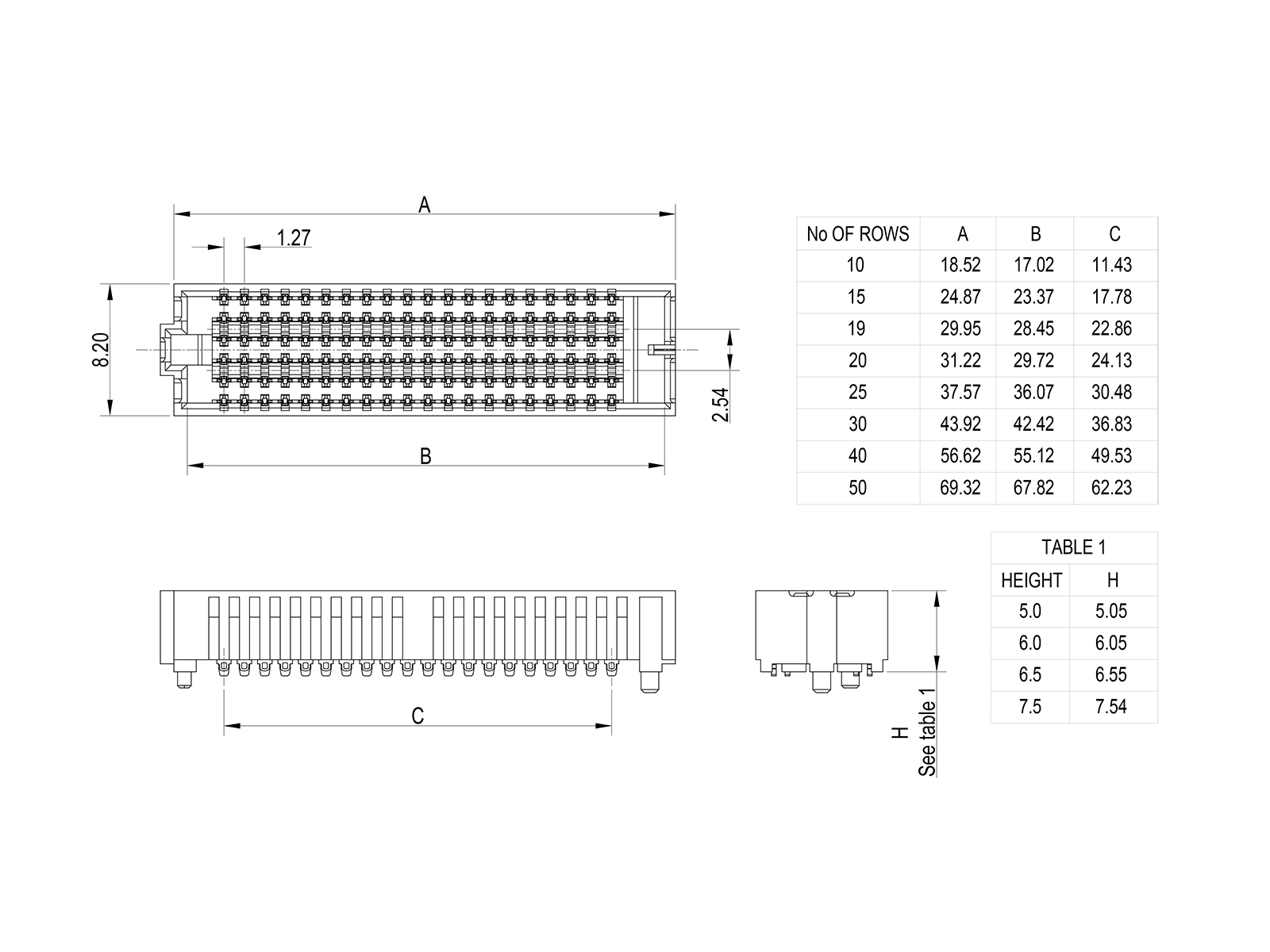

· 1.27 mm 端子间距
· 加固边导引结构
· 低插入力和拔出力
· 焊脚加锡设计
Protocols/协议
Fabric Product Data Rate Hypertransport 3 8GFC IB FDR 16GFC IB EDR 32GFC 64GFC IB HDR 120GFC IB NDR
  5.2 Gbps 8.5 Gbps 14 Gbps 14.025 Gbps 25.8 Gbps 28.05 Gbps 28.9 Gbps
PAM4		 50 Gbps
PAM4		 56.1 Gbps
PAM4		 100 Gbps
PAM4
14 Gbps
NRZ		 Capable Capable Capable Capable Capable Capable Capable No No No
I/O Product Data Rate USB 5Gbps USB 10Gbps PCIe 4.0 USB 20Gbps PCIe 5.0 USB 40Gbps USB 80Gbps PCIe 6.0
  5 Gbps 10 Gbps 16 Gbps 20 Gbps 32 Gbps 40 Gbps 40 Gbps 64 Gbps
PAM4
14 Gbps
NRZ		 Capable Capable Capable Capable No No No No
IEEE/OIF Product Data Rate Ethernet Ethernet OIF CEI 25G OIF CEI 28G Ethernet OIF CEI 56G Ethernet OIF CEI 112G Ethernet OIF CEI 224G
  10 Gbps 25 Gbps 25 Gbps 28 Gbps 50 Gbps
PAM4		 56 Gbps
PAM4		 100 Gbps
PAM4		 112 Gbps
PAM4		 200 Gbps
PAM4		 224 Gbps
PAM4
14 Gbps
NRZ		 Capable Capable Capable Capable No No No No No No
Memory/Storage Product Data Rate SATA 2.0 SAS 2.0 SATA 3.0 SAS 3.0 SATA 3.2 SAS 4.0 CXL 1.1/2.0 CXL 3.0
  3 Gbps 6 Gbps 6 Gbps 12 Gbps 16 Gbps 22.5 Gbps 32 Gbps 64 Gbps
PAM4
14 Gbps
NRZ		 Capable Capable Capable Capable Capable Capable No No

料号代码说明：

B T B 0 3 2 2 - F X X X - X X X X X - 1 B R

系列码

BTB: 板对板连接器

 序列号

公母

F:母座

产品高度

040:4.0MM度



端子电镀规格

01：1u"金

05：5u"金

10：10u"金

30：30u"金

PIN数

080：80PIN

   流水号

塑胶颜色

B：黑色

包装

R：卷装

· 配对连接器：BTB0322-MXXX-XXXXX-1BR
